状態監視システム

IoTセンサを用いて、設備の状態や作業環境を見える化

各種センサ信号(温湿度、振動、電圧、電流等)から物理量をモニタリングし、遠隔にて監視、分析を行います。本システムを利用することで、生産設備の安定稼働を支える機器の故障を未然に防いだり、作業の安全確保や環境保全をサポートすることができます。

システムの特徴

  • 自由なシステム構成
    各種センサは電池で動作するため、設置場所を選ばずに測定できます。
    また、必要な数のセンサで構築できるため、低コストでシステム構築が可能です。
  • 測定データのセキュリティ
    オンプレミス(社内設置)・クラウドのどちらにも対応できるため、お客様のセキュリティ要件に合わせた対応が可能です。

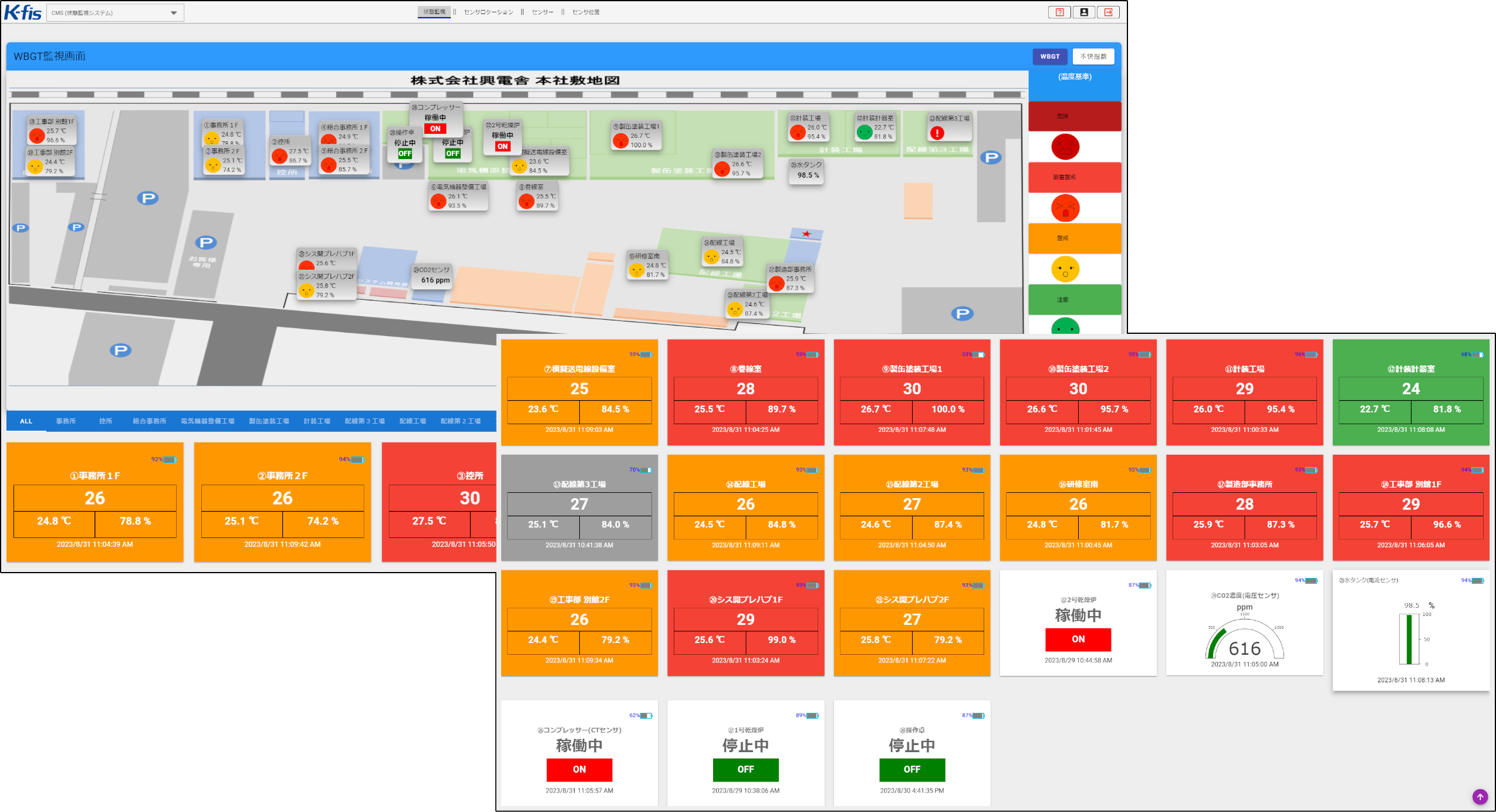

  • ダッシュボード
    各種センサを一つの画面でリアルタイムにモニタリングできます。
  • 測定データのグラフ表示
    センサが測定したデータを各種グラフで表示することができます。
  • 測定データを用いた分析
    センサが測定したデータを用いて、WBGTなど分析、表示することが可能です。
  • 異常発報機能
    機器異常の接点出力などからの異常信号をセンサで取得し、本システムから異常発報を行えます。

システムの詳細

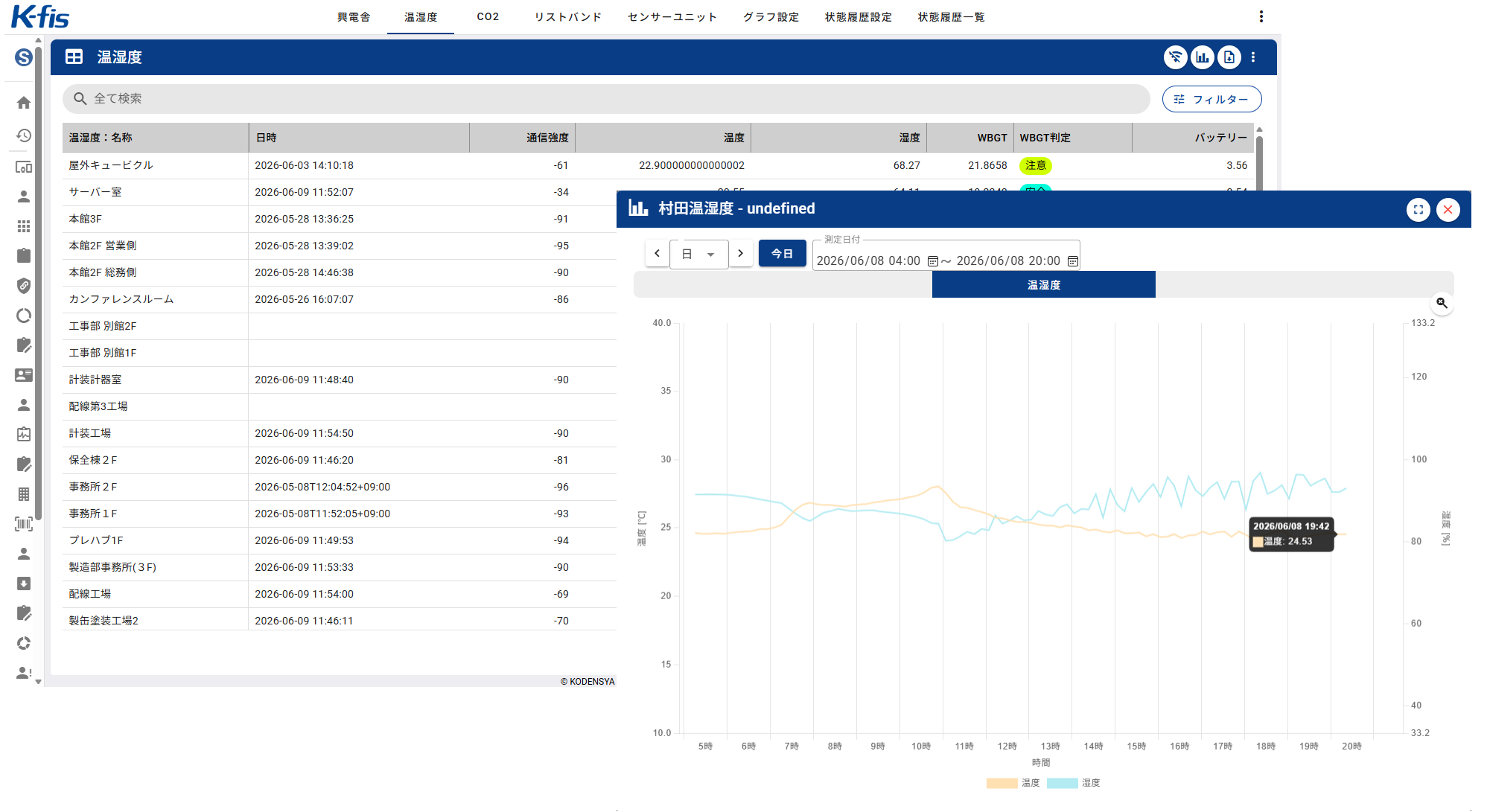

1.温湿度

  • 現在の不快感指数、WBGT値の確認ができます。
  • 設定した範囲(日付、時間)の温湿度の変化を確認できます。

2.稼働状況

  • 設定した範囲(日付、時間)の稼働状況の変化を確認できます。
  • 設定した範囲の稼働時間の合計と稼働率を確認できます。

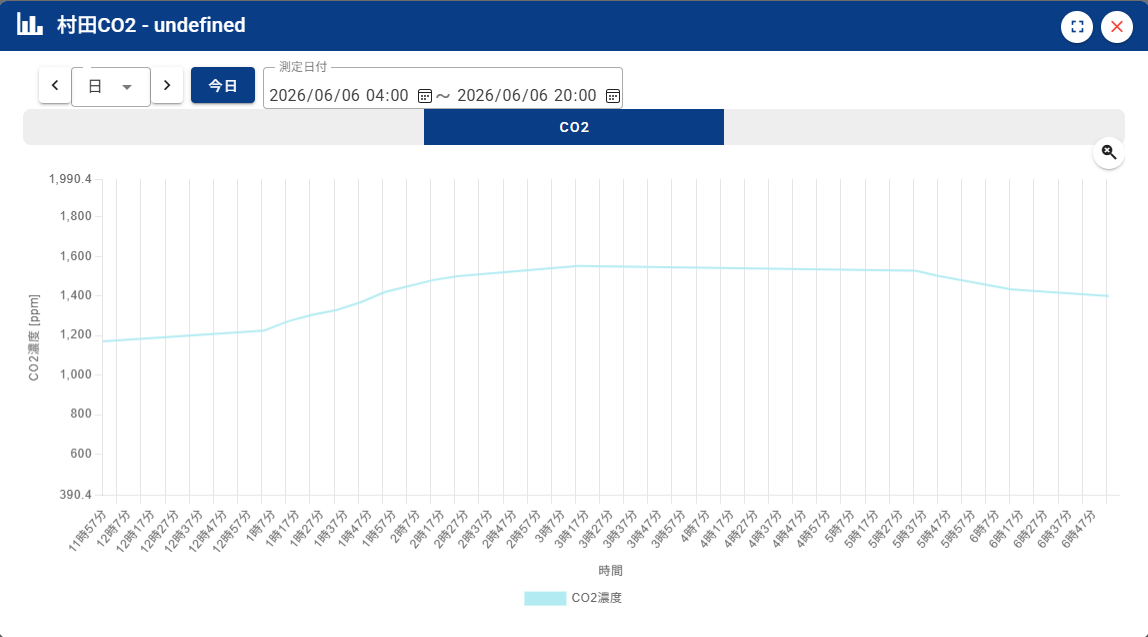

3.CO2

  • 現在のCO2濃度を確認できます。
  • 設定した範囲(日付、時間)のCO2濃度の変化を確認できます。

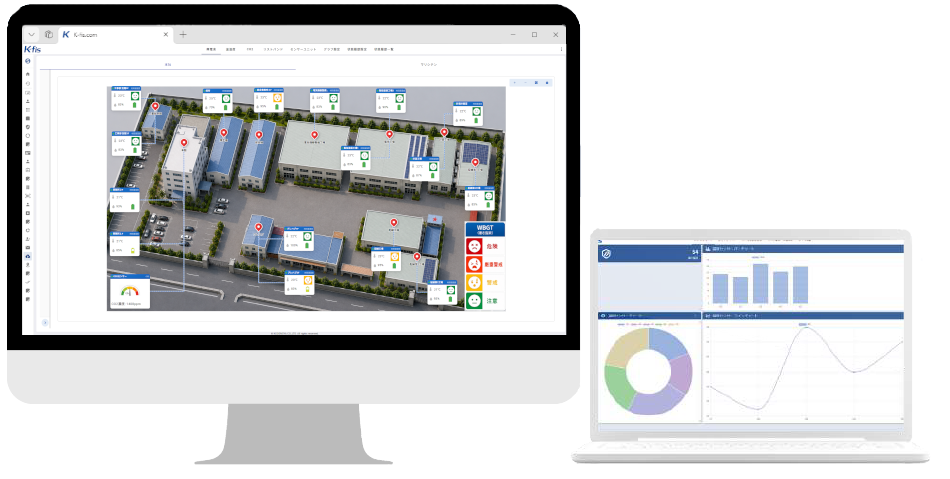

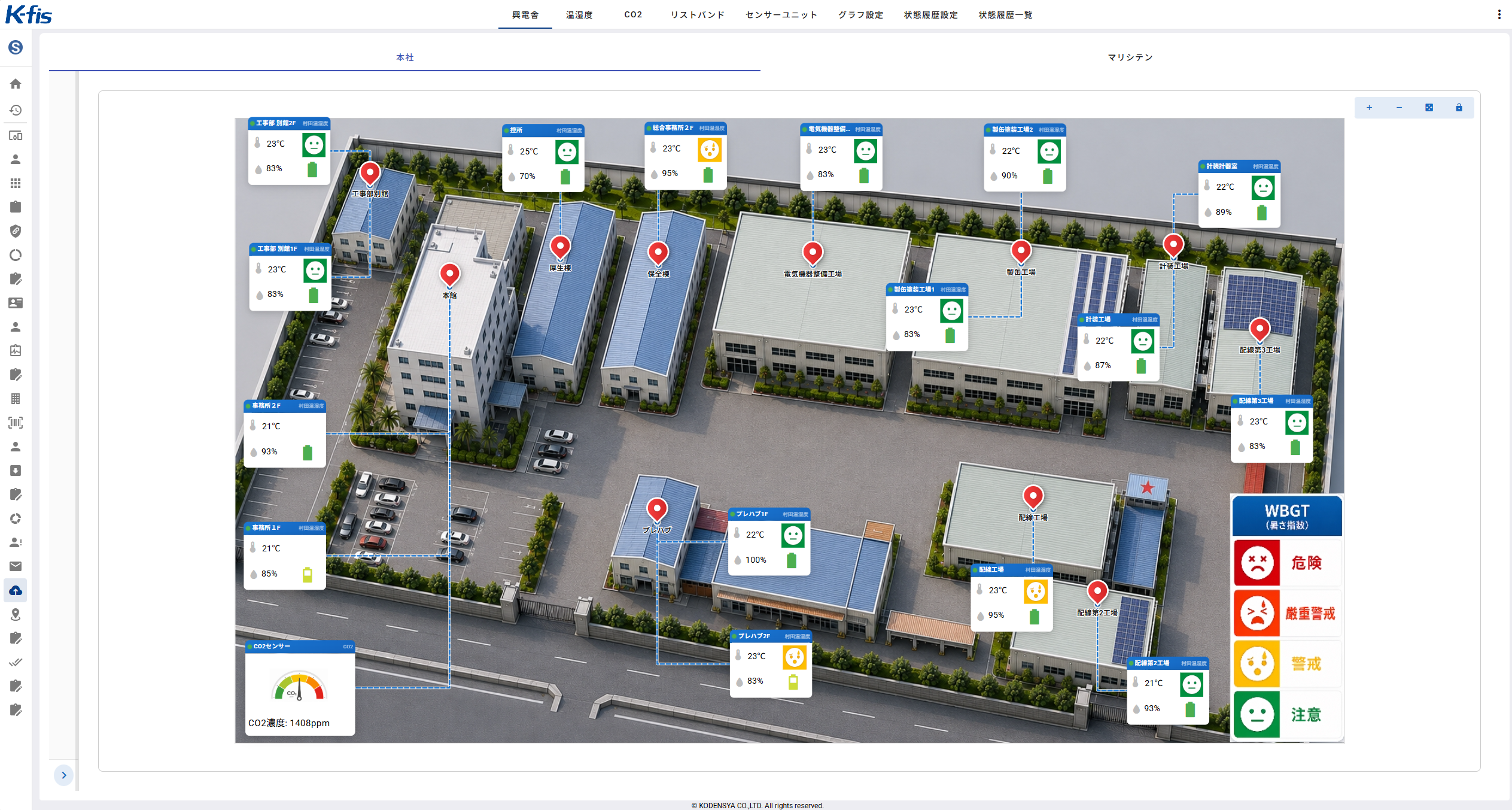

4.ダッシュボード

  • 一つの画面で各種センサ状態の一括監視が行えます。
  • リアルタイムにデータが更新されます。

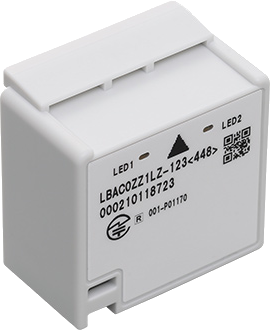

各種センサ

温湿度センサ

  • 計測対象
    温度:-10~60℃
    湿度:10~90%
  • 測定精度
    温度:±0.5℃
    湿度:±5%RH
  • 測定間隔
    5秒~24時間
  • 外形寸法
    45×90×27[mm]

振動センサ

  • 計測対象
    加速度のピーク値(上位5点)
    周波数のピーク値(上位5点)
    加速度RMS
    尖り度
    表面温度
  • 測定間隔
    15秒~24時間
  • 外形寸法
    38×24×38[mm]

CTセンサ

  • 計測対象
    電流(0.1~80A,200A,500A)
  • 測定精度
    ±5%
  • 測定間隔
    5秒~24時間
  • 外形寸法
    45×90×27[mm]

電圧電流接点ユニット

  • 計測対象
    電圧:(0~5V)
    電流:(4~20mA)
    接点:(ON/OFF)
  • 外形寸法
    100×75×35[mm]
